Trả lời nhanh: Một bộ khung giàn tấm pin đầy đủ gồm: rail nhôm (thanh đỡ chính), kẹp biên và kẹp giữa (giữ tấm pin xuống rail), chân L hoặc bát Z (liên kết rail vào mái), cùm U / móc U (bắt vào xà gồ), ốc rail (bu lông chữ T bắt kẹp vào rãnh rail) và ốc siết ray chân L. Loại và số lượng phụ kiện phụ thuộc mái tôn, mái ngói hay mái bằng, và độ dày khung tấm pin (30mm hay 35mm).
Vì sao khung giàn quan trọng không kém tấm pin
Tấm pin có tuổi thọ 25–30 năm, nhưng nếu khung giàn yếu hoặc kẹp sai, tấm có thể bị lỏng, xê dịch, thậm chí bay khi gió lớn. Khung giàn còn quyết định độ nghiêng (ảnh hưởng sản lượng) và khe thoát nước. Đây là phần “xương sống” giữ cả dàn pin nhiều năm, nên chọn đúng phụ kiện và vật liệu chịu thời tiết là bắt buộc, không nên tiết kiệm sai chỗ.
Các nhóm phụ kiện và vai trò
| Phụ kiện | Vai trò | Lưu ý chọn |
|---|---|---|
| Rail nhôm | Thanh đỡ chính chạy dọc, tấm pin nằm lên rail. | Chọn độ dài theo số tấm; có loại nối rail để kéo dài. |

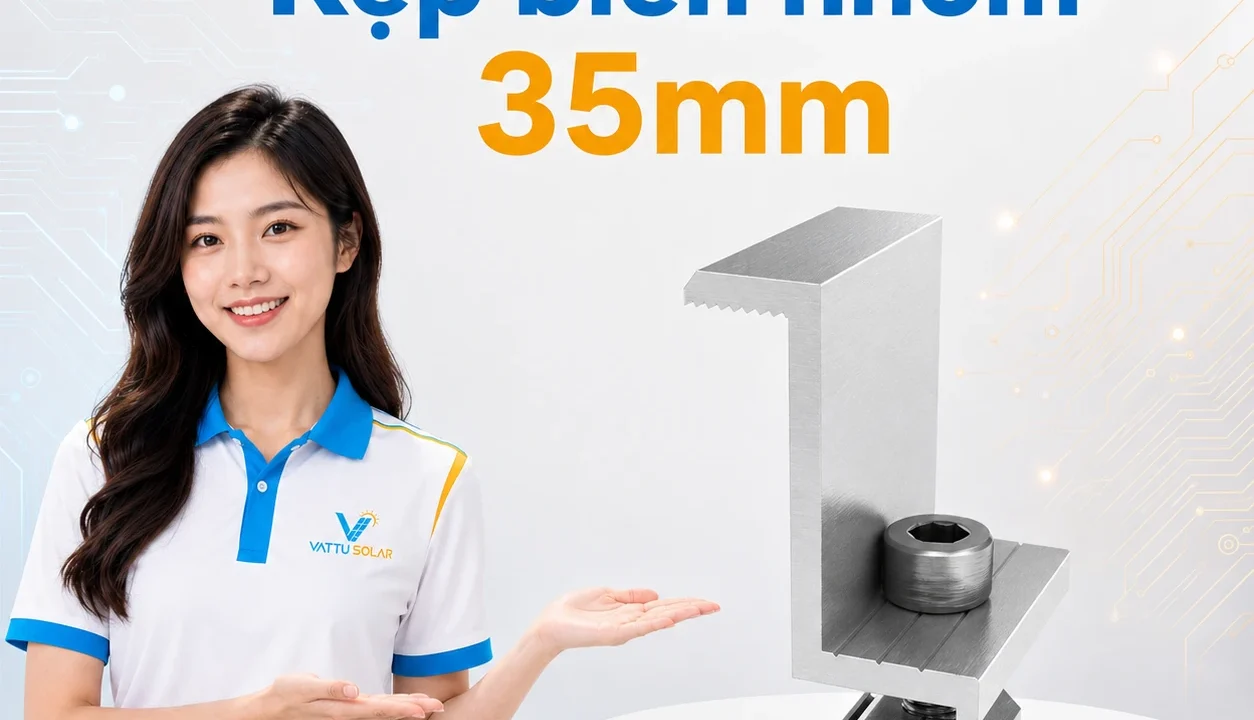

| Kẹp biên (end clamp) | Giữ tấm pin ở đầu dãy. | Chọn theo độ dày khung pin: 30mm hoặc 35mm. |
| Kẹp giữa (mid clamp) | Giữ 2 tấm pin liền kề vào rail. | Phù hợp khung pin 30–35mm. |
| Chân L / bát Z | Liên kết rail xuống mái. | Chân L cho mái tôn/bằng; bát Z liên kết linh hoạt. |
| Cùm U / móc U | Bắt rail/ống vào xà gồ, thanh khung. | Quy cách 30×60, 40×80 theo tiết diện xà gồ. |
| Ốc rail (bu lông T) | Bắt kẹp/phụ kiện vào rãnh rail. | Inox/mạ kẽm để chống gỉ ngoài trời. |
| Kẹp thoát nước | Tạo khe thoát nước mép tấm. | Chống đọng nước, giảm bẩn mép tấm. |
Chọn phụ kiện theo loại mái
Mái tôn
Dùng chân L hoặc bát Z bắt trực tiếp vào sóng tôn/xà gồ, kèm keo chống dột. Cùm U bắt vào xà gồ nếu cần.
Mái ngói
Cần chân bắt ngói chuyên dụng (móc ngói) luồn xuống rui mè, tránh khoan xuyên ngói gây dột.
Mái bằng / sân thượng
Dùng khung tam giác tạo góc nghiêng + đối trọng hoặc bắt bu lông nở, kết hợp rail và chân L.
Checklist chọn đủ và đúng
- Đo độ dày khung tấm pin (thường 30mm hoặc 35mm) để chọn đúng chiều cao kẹp biên/giữa.
- Tính chiều dài rail theo số tấm và khoảng cách; chuẩn bị nối rail nếu dãy dài.
- Ưu tiên inox/nhôm/mạ kẽm cho mọi bu lông, kẹp — vì lắp ngoài trời nhiều năm.
- Chốt loại chân/bát phù hợp mái trước khi mua để không thiếu vật tư giữa chừng.
- Đừng quên ốc rail (bu lông T) — thiếu là không bắt được kẹp vào rail.
Lưu ý an toàn
Khung giàn chịu tải gió lớn, cần siết đủ lực và bắt đúng điểm chịu lực của mái. Lắp trên cao phải có biện pháp an toàn lao động. Một số quy cách phụ kiện cần xác nhận theo thực tế mái và tấm pin. Việc thi công nên do đội có kinh nghiệm thực hiện.
Trang liên quan
FAQ nhanh
Khung giàn tấm pin cần những phụ kiện gì?
Rail nhôm, kẹp biên, kẹp giữa, chân L hoặc bát Z, cùm U/móc U, ốc rail và ốc siết ray. Loại và số lượng tùy loại mái và số tấm.
Kẹp biên 30mm và 35mm khác gì?
Là chiều cao kẹp, chọn theo độ dày khung tấm pin. Tấm khung 30mm dùng kẹp 30mm, tấm 35mm dùng kẹp 35mm để giữ chặt.
Mái ngói lắp khung giàn thế nào?
Dùng chân bắt ngói (móc ngói) luồn xuống rui mè thay vì khoan xuyên ngói, tránh dột. Sau đó bắt rail và kẹp như bình thường.
