Biến tần bơm Voltique 15kW (20HP) là giải pháp điều khiển chuyên dụng cho motor bơm 3 pha 380V công suất từ 11kW (15HP) trở xuống (bơm 5.5kW, 7.5kW, 9.2kW và 11kW). Được Công Ty Điện Mặt Trời Sungo nhập khẩu và phân phối chính hãng tại Việt Nam, thiết bị có hiệu suất MPPT 99%, điện áp cực đại 950VDC, tích hợp chống sét lan truyền và chạy trực tiếp 100% bằng điện mặt trời, không cần ắc quy. Kết hợp bù lưới tự động (cổng S2-COM) hoặc tủ chuyển nguồn ATS, hệ thống tự bù điện lưới khi trời âm u hoặc tưới ban đêm, giữ lưu lượng nước ổn định, triệt tiêu búa nước và kéo dài tuổi thọ động cơ.
- 15kW / 20HPCông suất biến tần
- ≤ 11kWMotor bơm phù hợp
- 950VDCĐiện áp DC tối đa
- MPPT 99%Hiệu suất bám nắng
Vì sao biến tần bơm Voltique được chọn nhiều nhất?
Nhu cầu dùng điện mặt trời cho tưới tiêu đang tăng mạnh ở các vùng chuyên canh sầu riêng, thanh long, bơ, cà phê, hồ tiêu tại Tây Nguyên, Đông Nam Bộ và Đồng bằng sông Cửu Long. Ở phân khúc bơm công suất trung bình và lớn, biến tần bơm Voltique là dòng được nhiều kỹ sư và đại lý tin dùng nhờ 4 điểm mạnh sau:
1MPPT vượt trội (>99%)
Vi xử lý DSP quét điểm công suất cực đại liên tục theo chu kỳ mili-giây. Khi mây che hay nắng chập chờn, biến tần vẫn tự điều tốc motor để tận dụng từng Watt, giúp bơm chạy sớm từ 7h sáng và tắt muộn sau 17h.
2Dải điện áp DC rộng (950VDC)
Khác với biến tần dân dụng áp thấp dễ báo quá áp (OV) ngày nắng gắt, Voltique chịu tới 950VDC. Cho phép ghép chuỗi tấm pin dài (16–18 tấm), giảm dòng DC, tiết kiệm dây và giảm tổn hao.
3Bù lưới thông minh, không cần ắc quy
Cổng bù lưới qua cặp chân S2-COM. Khi nắng không đủ, biến tần tự lấy thêm công suất từ lưới AC 380V vừa đủ để giữ tần số 50Hz, dòng nước không bị ngắt quãng.
4Tản nhiệt & bo mạch nhiệt đới hóa
Khối nhôm tản nhiệt dày cùng quạt hút công suất lớn giúp máy chạy bền ở nhiệt độ ngoài rẫy >45°C. Bo mạch phủ keo cách điện nhiều lớp, chống ẩm, hơi muối và bụi nông nghiệp.

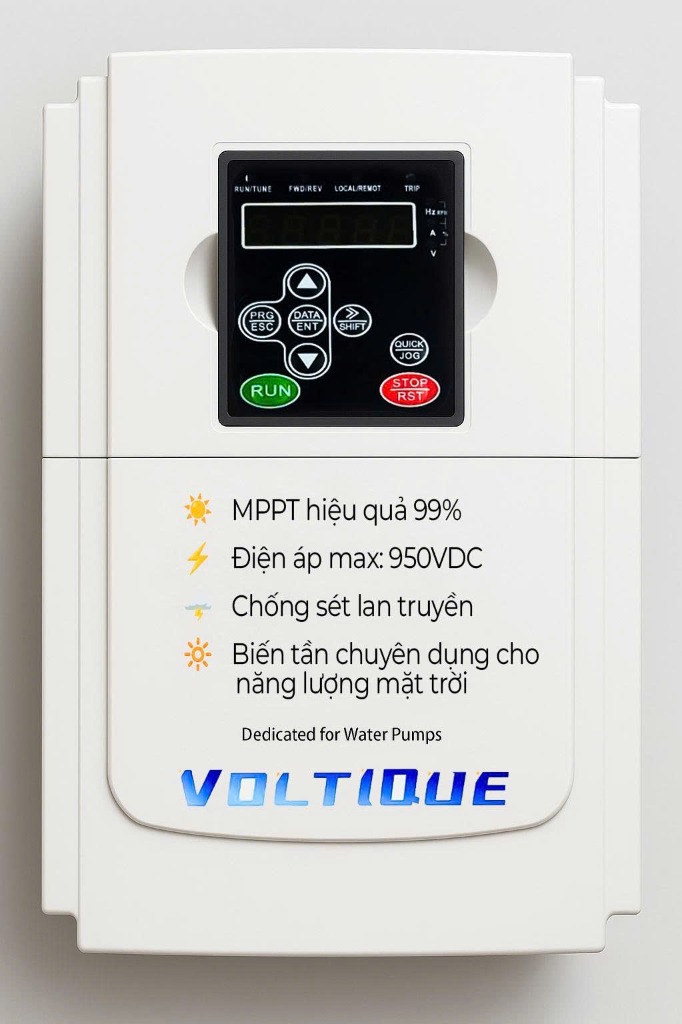

Hình ảnh thực tế biến tần bơm Voltique 15kW

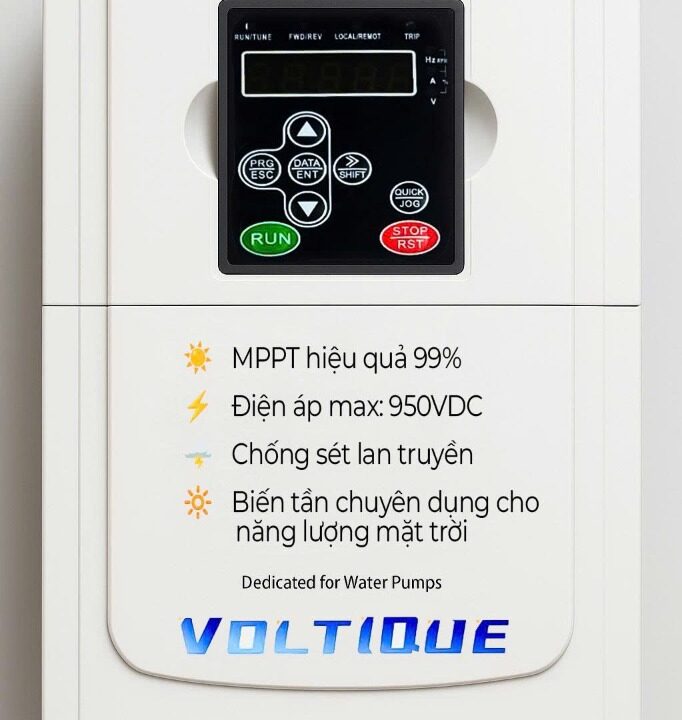

Ảnh cận cảnh inverter/">biến tần bơm Voltique 15kW chính hãng với các thông số in trực tiếp trên thân máy:
Các tính năng ghi rõ trên thân máy:
- MPPT hiệu quả 99%: bám điểm công suất cực đại, tối ưu sản lượng điện mặt trời.
- Điện áp max 950VDC: dải hoạt động rộng, tương thích tấm pin công suất lớn 540W – 620W.
- Chống sét lan truyền: bảo vệ bo mạch trước xung sét mùa mưa dông.
- Bàn phím điều khiển: RUN, STOP/RST, DATA/ENT, SHIFT và QUICK/JOG – dễ kiểm tra chiều quay và cài đặt tham số ngay trên máy.

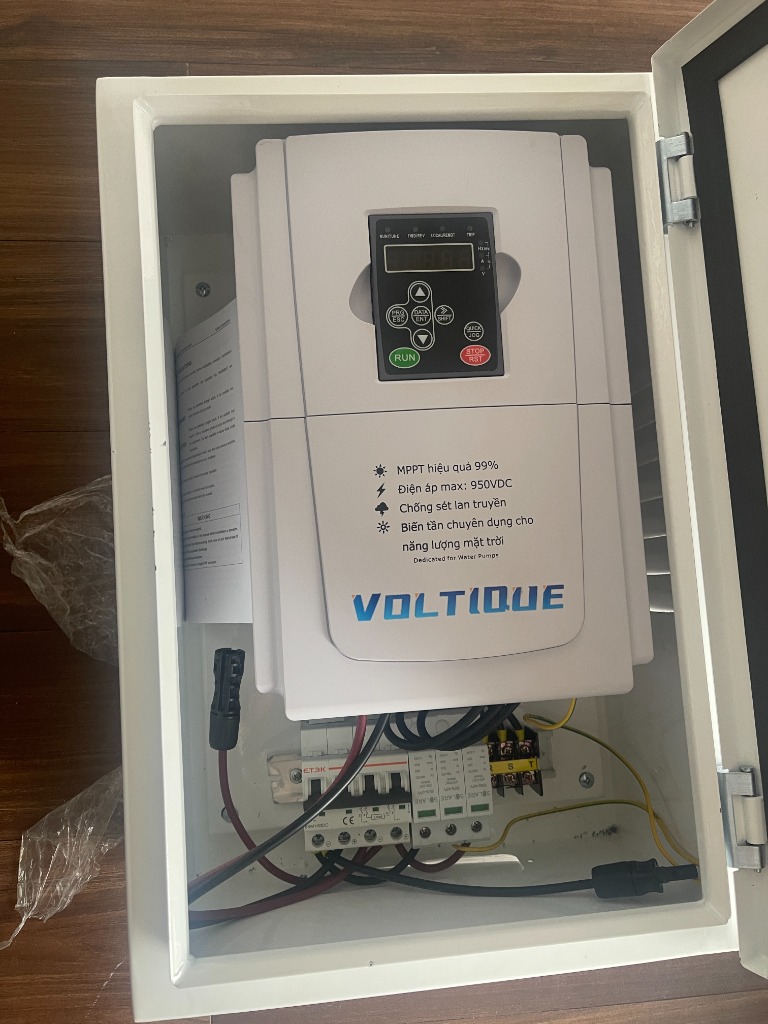

Lắp đặt thực tế trong tủ điện ngoài trời
Để bền khi đặt ngoài nương rẫy, vườn đồi hay chòi canh xa khu dân cư, Voltique 15kW được lắp gọn trong tủ điện bảo vệ chống mưa nắng:
Tiêu chuẩn cấu hình tủ điện ngoài trời Voltique 15kW
- Cửa quan sát mica: theo dõi tần số, dòng, áp và mã trạng thái mà không cần mở tủ, tránh bụi và hơi ẩm lọt vào.
- Thông gió đối lưu tự nhiên: khe lá sách dập chìm hai bên sườn tủ giải nhiệt cho khối nhôm của biến tần.
- Thiết bị bảo vệ đồng bộ: MCB AC ngõ ra motor, SPD DC, cầu đấu lưới R-S-T, cọc tiếp địa vàng-xanh và giắc DC chịu dòng cao.
- Tài liệu kèm máy: sách hướng dẫn tiếng Việt đặt sẵn trong tủ, tiện tra cứu khi bảo dưỡng.
Tham khảo tủ điện Voltique 22kW – 45kW cho trạm bơm lớn
Với trạm bơm vùng đồi cao hoặc dự án tưới quy mô lớn dùng động cơ 15kW (20HP), 22kW (30HP) đến 37kW (50HP), Voltique và Sungo cung cấp tủ điện công nghiệp 22kW và 45kW:
Voltique được Công Ty Điện Mặt Trời Sungo phân phối chính hãng
Tại Việt Nam, biến tần bơm Voltique được nhập khẩu và phân phối chính thức bởi Công Ty Điện Mặt Trời Sungo (Sungo Solar). Máy rời và tủ điều khiển đồng bộ đều có xuất xứ rõ ràng, đủ CO/CQ, được kỹ sư cài sẵn thông số trước khi xuất kho và có chính sách bảo hành hậu mãi đầy đủ.
Voltique & Sungo tài trợ “Họp mặt tân niên ngành điện mặt trời 2026”
Voltique cùng nhà phân phối Sungo là Nhà Tài Trợ cho sự kiện đầu năm lớn nhất của ngành:
Chung một mặt trời, chung một hướng đi — Họp mặt tân niên ngành điện mặt trời 2026
Ngày 07/03/2026 • TP. Hồ Chí Minh
- VOLTIQUE: Nhà Tài Trợ Kim Cương (Diamond Sponsor).
- Điện Mặt Trời SUNGO: Nhà Đồng Tài Trợ, đồng hành tổ chức chương trình.
Bảng giá niêm yết biến tần bơm Voltique (Sungo phân phối)
Giá niêm yết các dòng biến tần bơm Voltique 3 pha 380V do Công Ty Điện Mặt Trời Sungo phân phối, áp dụng toàn quốc:
| Model | Công suất | Điện áp vào / ra | Motor phù hợp | Giá niêm yết |
|---|---|---|---|---|
| Dòng YK500 | ||||
YK500-7.5G-T4 | 7.5kW (10HP) | DC max 1000V / 3P 380V | Bơm 4.0 – 5.5kW (7.5HP) | 9.300.000 ₫ |
YK500-15G-T4Bài này | 15kW (20HP) | DC max 950V / 3P 380V | Bơm 7.5 – 11kW (15HP) | 11.900.000 ₫ |
YK500-22G-T4 | 22kW (30HP) | DC max 1000V / 3P 380V | Bơm 15 – 18.5kW (25HP) | 26.750.000 ₫ |
YK500-30G-T4 | 30kW (40HP) | DC max 1000V / 3P 380V | Bơm 22 – 26kW (35HP) | 29.700.000 ₫ |
YK500-37G-T4 | 37kW (50HP) | DC max 1000V / 3P 380V | Bơm 30kW (40HP) | 53.300.000 ₫ |
YK500-45G-T4 | 45kW (60HP) | DC max 1000V / 3P 380V | Bơm 37kW (50HP) | 54.600.000 ₫ |
| Dòng YK6000 | ||||
YK6000-30G-T4 | 30kW (40HP) | DC max 1000V / 3P 380V | Bơm 22 – 26kW | 24.900.000 ₫ |
YK6000-37G-T4 | 37kW (50HP) | DC max 1000V / 3P 380V | Bơm 30kW | 36.500.000 ₫ |
YK6000-45G-T4 | 45kW (60HP) | DC max 1000V / 3P 380V | Bơm 37kW | 40.500.000 ₫ |
| Dòng YK7600 | ||||
YK7600-30G-T4 | 30kW (40HP) | DC max 1000V / 3P 380V | Bơm 22 – 26kW | 21.200.000 ₫ |
YK7600-37G-T4 | 37kW (50HP) | DC max 1000V / 3P 380V | Bơm 30kW | 31.900.000 ₫ |
YK7600-45G-T4 | 45kW (60HP) | DC max 1000V / 3P 380V | Bơm 37kW | 36.900.000 ₫ |
| Dòng YK100 | ||||
YK100-90G-T4 | 90kW (120HP) | DC max 800V / 3P 380V | Bơm 75kW (100HP) | 105.500.000 ₫ |
Chiết khấu cho khách sỉ & thợ thầu công trình
Đại lý, cửa hàng điện nước, nhà thầu trang trại mua số lượng hoặc theo dự án được chiết khấu 15% – 30% tùy đơn hàng, hỗ trợ công nợ dự án, đủ hóa đơn VAT và giao hàng tận nơi toàn quốc.
Hướng dẫn sử dụng & vận hành Voltique YK500
YK500 được hãng tối ưu riêng cho bơm nước năng lượng mặt trời. Người lắp đặt cần nắm sơ đồ đấu nối động lực và nhóm tham số cài đặt nhanh sau.
1. Sơ đồ đấu nối dây động lực
| Cọc đấu | Chức năng | Hướng dẫn đấu nối |
|---|---|---|
| (+), (−) (P+, PB) | Cực dương / âm giàn pin PV | Đấu dây DC từ giàn pin qua Aptomat DC 1000V. Tuyệt đối không đấu ngược cực. |
| R, S, T | Ngõ vào AC 3 pha 380V | Đấu từ điện lưới hoặc máy phát để cấp nguồn bù lưới. |
| U, V, W | Ngõ ra 3 pha cho motor bơm | Đấu vào 3 đầu dây động cơ. Nếu bơm quay ngược, đảo 2 trong 3 pha U-V-W. |
| PE / ⏚ | Tiếp địa an toàn | Nối trực tiếp vào cọc đồng tiếp địa ngoài chòi bơm. |
| S2 – COM | Cổng kích hoạt bù lưới |
|
2. Cơ chế bù lưới tự động (Grid Blending)
Theo mục 3.3 sách hướng dẫn Voltique YK500:
- S2 và COM hở mạch (mặc định): bật bù lưới. Khi điện áp PV đủ, biến tần dùng 100% điện mặt trời; khi nắng yếu làm áp DC tụt dưới ngưỡng, hệ thống tự hòa thêm điện lưới từ cổng R-S-T để bơm giữ ổn định ở 50Hz.
- S2 và COM nối tắt: tắt bù lưới, biến tần chạy độc lập bằng điện mặt trời (Solar Off-grid).
3. Bảng cài đặt tham số nhanh (Quick Settings)
| Mã | Tên thông số | Giá trị khuyến nghị | Ý nghĩa thực tế |
|---|---|---|---|
P0.01 | Lệnh chạy/dừng | 0 hoặc 1 | 0: chạy/dừng bằng phím RUN/STOP. 1: bằng công tắc ngoài / tiếp điểm rơ-le. |
P0.03 | Tần số tối đa | 50.00 Hz | Giới hạn tần số cực đại của motor bơm tại Việt Nam. |
P0.04 | Tần số giới hạn trên | 50.00 Hz | Tránh động cơ quá tốc gây mòn bạc đạn, quá tải. |
P0.05 | Tần số giới hạn dưới | 0.00 Hz (hoặc 25.00 Hz) | Dưới mức này bơm không đủ áp đẩy nước, cài ngắt để tiết kiệm năng lượng. |
P0.06 | Tần số cài đặt mặc định | 50.00 Hz | Tần số mục tiêu cho motor bơm 3 pha 380V. |
P0.07 | Kênh nguồn đặt tần số | 8 (Solar MPPT) | Biến tần tự điều chỉnh tần số theo MPPT bám nắng. |
P0.17 | Khôi phục cài đặt gốc | 1 | Reset về mặc định nhà sản xuất khi cài sai. |
P2.01 | Công suất định mức động cơ | 11.0kW (hoặc theo nhãn) | Nhập đúng công suất trên Nameplate motor để bảo vệ quá tải chính xác. |
P2.03 | Tốc độ định mức motor | 2850 – 2900 RPM | Số vòng/phút ghi trên nhãn bơm hỏa tiễn / bơm ly tâm. |
P2.04 | Điện áp định mức motor | 380V (400 – 450V) | Mặc định 380V. Giếng sâu, dây >100m thì tăng lên 400 – 420V để bù sụt áp. |
Pb.06 | Cảnh báo quá áp lúc nắng gắt | 0 | Đặt = 0 để tắt cảnh báo quá áp khi áp DC lên ~700V giữa trưa. |
Bảng mã lỗi thường gặp và cách xử lý
Khi phát hiện bất thường, Voltique hiển thị mã lỗi trên màn hình LED. Bảng dưới (trích mục 6 tài liệu kỹ thuật) giúp thợ và chủ vườn tự kiểm tra, khắc phục nhanh:
| Mã lỗi | Tên lỗi | Nguyên nhân | Cách xử lý |
|---|---|---|---|
OU1/OU2/OU3 | Bảo vệ module IGBT (pha U, V, W) |
|
|
OC1/OC2/OC3 | Quá dòng khi tăng tốc, giảm tốc hoặc đang chạy |
|
|
OV1/OV2/OV3 | Quá áp (Over Voltage) |
|
|
UV | Thấp áp (Under Voltage) |
|
|
OL1/OL2 | Quá tải motor / biến tần |
|
|
SPI | Mất pha ngõ vào |
|
|
SPO | Mất pha ngõ ra |
|
|
OH1/OH2 | Quá nhiệt tản nhiệt / bo mạch |
|
|
Kinh nghiệm: giếng khoan sâu, dây dài >100m hay bị ngắt
Ở giếng vùng cao nguyên (Đắk Lắk, Gia Lai, Lâm Đồng) thả bơm 100 – 250m, cáp dài tạo điện dung ký sinh lớn, sinh xung áp cao có thể đánh thủng cách điện động cơ hoặc khiến biến tần liên tục báo quá dòng (OC) dù bơm vẫn quay. Giải pháp triệt để là lắp cuộn kháng xoay chiều ngõ ra (AC Output Reactor) giữa cọc U-V-W và đầu cáp bơm chìm để làm mịn xung PWM, triệt sóng phản xạ.
Trung tâm bảo hành Voltique tại Việt Nam: Điện Mặt Trời Sungo
Nỗi lo lớn nhất khi mua biến tần bơm là “bán xong bỏ rơi”: hư không có linh kiện, bảo hành kéo dài cả tháng giữa mùa khô. Với Voltique, Công Ty Điện Mặt Trời Sungo là Trung Tâm Bảo Hành & Dịch Vụ Kỹ Thuật chính hãng tại Việt Nam:
Xử lý sự cố trong 24 – 48h
Kỹ sư hỗ trợ video call hướng dẫn đo đạc ngay tại rẫy; máy gửi về được sửa xong trong 24 – 48 giờ làm việc.
Linh kiện chính hãng sẵn kho
Module IGBT Infineon/Fuji, tụ DC chịu nhiệt, bo DSP, quạt công nghiệp… thay ngay, không chờ nhập.
Hỗ trợ sau bảo hành
Bảo trì định kỳ, nâng cấp phần mềm MPPT và sửa chữa dịch vụ với chi phí linh kiện gốc hợp lý.
Đổi mới linh hoạt
Lỗi phần cứng do nhà sản xuất trong thời gian đầu vận hành được đổi máy nhanh, không gián đoạn lịch tưới.
Trang liên quan
- Biến tần bơm — bảng giá các mức công suất
- Biến tần bơm VOLTIQUE — thông số & catalog
- Danh mục biến tần bơm máy rời
- So sánh SOLPUMP và VOLTIQUE
- Chọn công suất Voltique theo mã lực bơm
- Hướng dẫn cài đặt Voltique cho đội thi công
Câu hỏi thường gặp (FAQ)
Voltique 15kW có dùng cho bơm 7.5kW (10HP) hoặc 5.5kW (7.5HP) được không?
Được, và rất bền. Biến tần lớn hơn kéo động cơ nhỏ nhẹ nhàng, IGBT chạy mát và dư khả năng quá tải. Chỉ cần vào nhóm P2 cài lại công suất định mức và dòng bảo vệ (khoảng 15 – 16A cho motor 7.5kW) để bảo vệ động cơ chính xác.
Hệ thống có cần ắc quy hay pin lithium lưu trữ không?
Không cần. Biến tần chuyển điện DC từ tấm pin thành AC 3 pha 380V cấp thẳng cho motor, tiết kiệm 30 – 80 triệu đồng tiền ắc quy và chi phí thay bình hằng năm.
Bù lưới hoạt động thế nào khi trời mưa hoặc tưới ban đêm?
Voltique có cổng nguồn kép DC và AC. Khi bật bù lưới (S2-COM hở mạch), biến tần tự hòa thêm điện lưới 380V bù phần thiếu do nắng yếu để motor giữ 50Hz. Ban đêm hoặc mùa mưa có thể gạt khóa chuyển nguồn sang 100% điện lưới để tưới.
Mua ở xa (Tây Nguyên, Miền Tây) thì bảo hành thế nào?
Sungo giao hàng qua chành xe và bưu cục (Viettel Post, GHTK, Kerry…) toàn quốc. Khi cần, kỹ sư gọi video chẩn đoán lỗi trực tiếp; nếu phải bảo hành phần cứng, thiết bị gửi về trung tâm và được xử lý, gửi trả trong 24 – 48h.
