Trả lời nhanh: Hệ điện mặt trời cần hai loại SPD riêng: SPD DC PV lắp phía dàn pin (bảo vệ inverter khỏi sét cảm ứng qua dây DC) và SPD AC lắp phía ngõ ra/tủ điện (bảo vệ khỏi xung sét trên lưới). Chọn theo điện áp: SPD DC có Ucpv 600/1000V (tới 2000V) khớp điện áp chuỗi pin; SPD AC có Uc 385/420V cho lưới 230/400V. Phổ biến là Type 2 (In 20kA, Imax 40kA). Nhà nhiều sét hoặc có cột thu lôi nên thêm Type 1.
Vì sao cần SPD riêng cho phía DC và AC
Sét hiếm khi đánh trực tiếp vào tấm pin, nhưng xung điện áp cảm ứng lan qua dây DC dài trên mái là mối nguy thật cho inverter. Điện áp DC của chuỗi pin (thường 400–1000V) khác hoàn toàn điện áp AC, nên linh kiện triệt xung (MOV) phải được thiết kế riêng. Dùng SPD AC cho phía DC sẽ không bảo vệ đúng và có thể hỏng. Vì vậy hệ đúng chuẩn luôn có SPD DC ở hộp gom DC và SPD AC ở tủ điện.
Thông số quyết định khi chọn
| Thông số | SPD DC PV | SPD AC |
|---|---|---|
| Điện áp làm việc | Ucpv 600 / 1000 / tới 2000V DC | Uc 385 / 420V AC |
| Kiểu | Type 2 (thường), thêm Type 1 nếu cần | Type 2 (thường) |
| Dòng phóng In | 20kA | 20kA |
| Dòng tối đa Imax | 40kA | 40kA |
| Điện áp dư Up | ≤2.5–4kV | ≤2.5kV |
| Số cực | 2P / 3P | 3P+N / 4P |
Chuẩn tham chiếu: SPD DC PV theo IEC/EN 61643-31, SPD AC theo IEC/EN 61643-11.
Chọn Type nào
Type 2
Bảo vệ chống xung cảm ứng, phổ biến nhất cho hệ dân dụng và thương mại vừa.
Type 1
Chịu dòng sét trực tiếp lớn hơn, dùng khi công trình có hệ thu lôi hoặc vùng nhiều sét.
Type 1+2
Kết hợp cả hai, giải pháp gọn cho công trình yêu cầu cao.
Checklist lắp SPD đúng

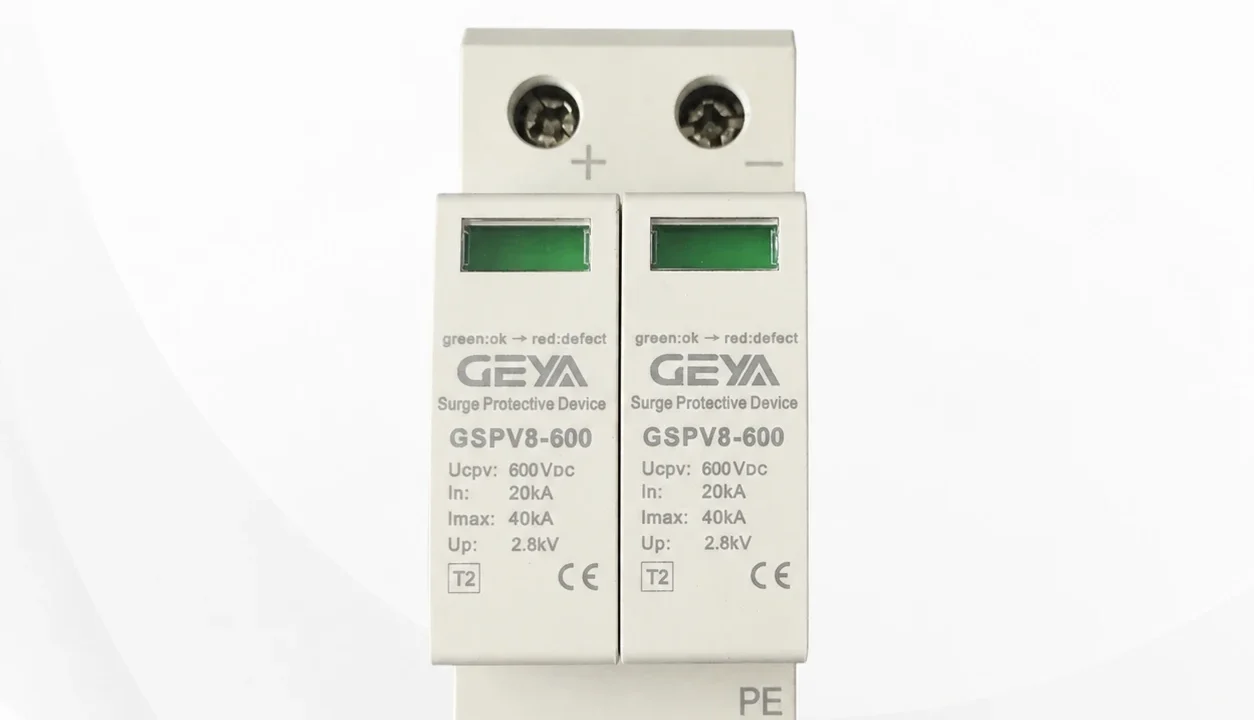

- SPD DC lắp ở hộp gom DC gần inverter, chọn Ucpv ≥ điện áp hở mạch chuỗi pin.
- SPD AC lắp ở tủ điện phía ngõ ra, khớp điện áp lưới.
- Dây nối đất SPD ngắn, to, đúng điểm tiếp địa để thoát xung hiệu quả.
- SPD phải đi kèm hệ tiếp địa tốt mới phát huy tác dụng.
Lưu ý an toàn
SPD chỉ hiệu quả khi có hệ tiếp địa đạt chuẩn. Chọn điện áp SPD DC không thấp hơn điện áp chuỗi pin, tránh SPD tự kích. Thông số từng model cần đối chiếu datasheet và xác nhận theo đơn hàng. Lắp đặt do thợ điện có chuyên môn thực hiện.
Trang liên quan
FAQ nhanh
Hệ solar cần mấy loại chống sét lan truyền?
Hai loại: SPD DC PV cho phía dàn pin và SPD AC cho phía ngõ ra/tủ điện. Không thay thế lẫn nhau được.
Chọn điện áp SPD DC theo gì?
Theo điện áp hở mạch của chuỗi pin. Ucpv của SPD phải cao hơn điện áp chuỗi (thường 600V hoặc 1000V).
SPD Type 2 có đủ không?
Đủ cho hầu hết hệ dân dụng và thương mại vừa. Công trình có thu lôi hoặc vùng nhiều sét nên thêm Type 1.
