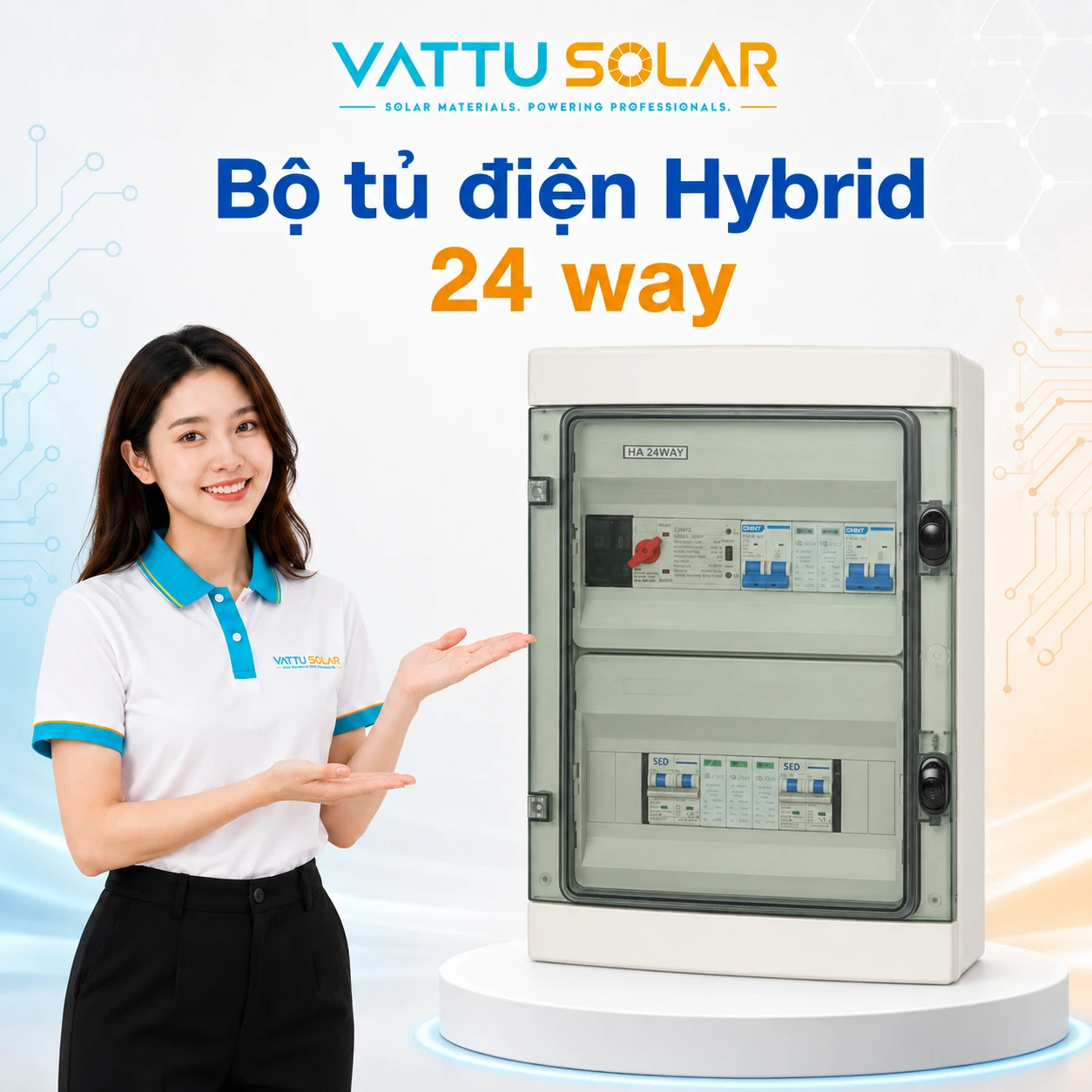

Bộ tủ điện Hybrid 24 way

Bộ tủ điện Hybrid 24 way là trung tâm gom và phân phối điện cho hệ điện mặt trời hybrid. Tủ tập trung toàn bộ thiết bị đóng cắt và bảo vệ về một chỗ, giúp đường dây gọn gàng, hệ vận hành an toàn và việc kiểm tra, bảo trì về sau thuận tiện hơn nhiều so với đấu nối rời rạc.

"Way" (hay module) là số khe lắp thiết bị trên thanh ray DIN bên trong tủ. Tủ 24 way chứa được tối đa 24 module cỡ tiêu chuẩn — mỗi MCB 1 cực chiếm 1 module, MCB 2 cực chiếm 2 module, tương tự cho chống sét và các khí cụ khác. Số way càng lớn thì càng nhiều lộ và càng dư chỗ để mở rộng về sau. Tủ 24 way thuộc cỡ rộng rãi, hợp với hệ hybrid nhiều lộ tải hoặc nhiều dãy pin.

• MCB phía DC: đóng cắt và bảo vệ phía tấm pin và pin lưu trữ — đây là MCB chuyên dụng cho điện một chiều, không dùng lẫn với MCB AC.
• MCB phía AC: bảo vệ ngõ ra xoay chiều cấp cho tải và đường nối lưới.
• Chống sét lan truyền (SPD): bảo vệ thiết bị khỏi xung sét lan theo đường dây, rất cần với hệ lắp ngoài trời/mái.
• Thiết bị đảo lưới/ATS: chuyển nguồn giữa điện mặt trời, pin và lưới tùy cấu hình hệ.

Một tủ điện đủ chỗ và bố trí khoa học giúp tránh tình trạng chật chội phải đấu chồng dây, giảm rủi ro chạm chập và phát nhiệt. Khi cần thêm lộ tải hay nâng cấp hệ, tủ dư way sẽ tiết kiệm chi phí thay tủ mới. Đây là khoản đầu tư nhỏ nhưng ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ của cả hệ.

Danh mục thiết bị thực tế lắp bên trong (số lượng MCB, có sẵn SPD hay đảo lưới hay không) và kích thước tủ sẽ theo cấu hình từng đơn hàng. Vui lòng trao đổi với nhân viên Vật Tư Solar để chốt đúng danh mục khí cụ và kích thước phù hợp với công suất biến tần cũng như số lộ tải của hệ bạn.
